Productos IoT

Estación de Calidad del Aire

La nueva Estación de Calidad del Aire permite la monitorización del índice de calidad del aire (ICA) para controlar la contaminación en ciudades e industrias.

  • Gases, partículas en suspensión, nivel de ruido y estación meteorológica
  • Radio dual: LTE (4G) y LoRaWAN
  • Algoritmos de Machine Learning aplicados
Estación de Calidad del Aire

Características

Características de producto

La nueva Estación de Calidad del Aire permite:

  • Medición de los principales parámetros de calidad del aire: PM, CO, NO2, NO, O3, SO2
  • Máxima precisión gracias al hardware de última generación y al algoritmo de aprendizaje automático
  • Cartucho de sensores extraíble para facilitar el recambio
  • Comunicación vía 4G y LoRaWAN
  • Compatible con sensores de meteorología de alta calidad
  • Gestión remota de alta calidad gracias al Cloud avanzado que facilita la programación y reconfiguración OTA (over the air)
  • Visualización de datos en tiempo real a través del Cloud
  • Compatibilidad con múltiples Clouds: envíe los datos a cualquiera de las Clouds compatibles con Libelium Bridge
  • Resistente, manejable y fácil de usar
  • Fácil instalación sin baterías: simplemente conectado a 220V
  • Batería de respaldo para mantener la configuración en caso de corte de energía
  • Relación precio/precisión muy atractiva para facilitar las mediciones capilares en el centro de las ciudades con una sola estación en lugares periféricos
  • Opciones útiles: estación meteorológica de primera calidad, sonómetro (Sensor de nivel de ruido Clase 2) y partículas
Información técnica

Elementos y Modelos

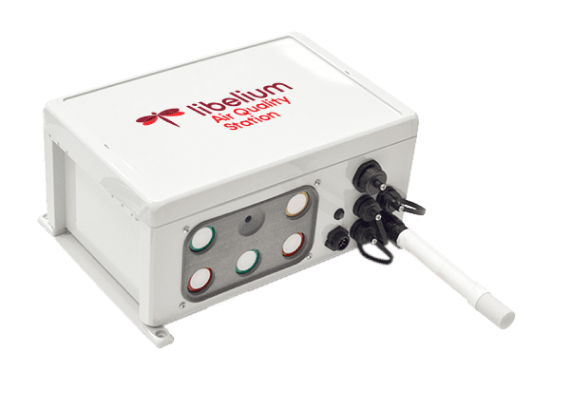

1. Núcleo de la Estación de Calidad del Aire

El dispositivo incluye:

  • Carcasa
  • PCB principal con sensor de presión atmosférica y módulos de comunicación
  • Antenas
  • Enchufes para sensores externos
  • LED externo para la visualización del patrón
  • Enchufe para NanoSIM + MicroUSB

Ver guía técnica

Sonda SHT35

La sonda externa SHT35 mide la temperatura y la humedad del aire.

Esta sonda externa SHT35 es obligatoria ya que los valores proporcionados por el sensor se utilizan en los algoritmos que finalmente calculan la concentración de gas dentro del SCM de Libelium.

Estación de Calidad del Aire: Elements & Models

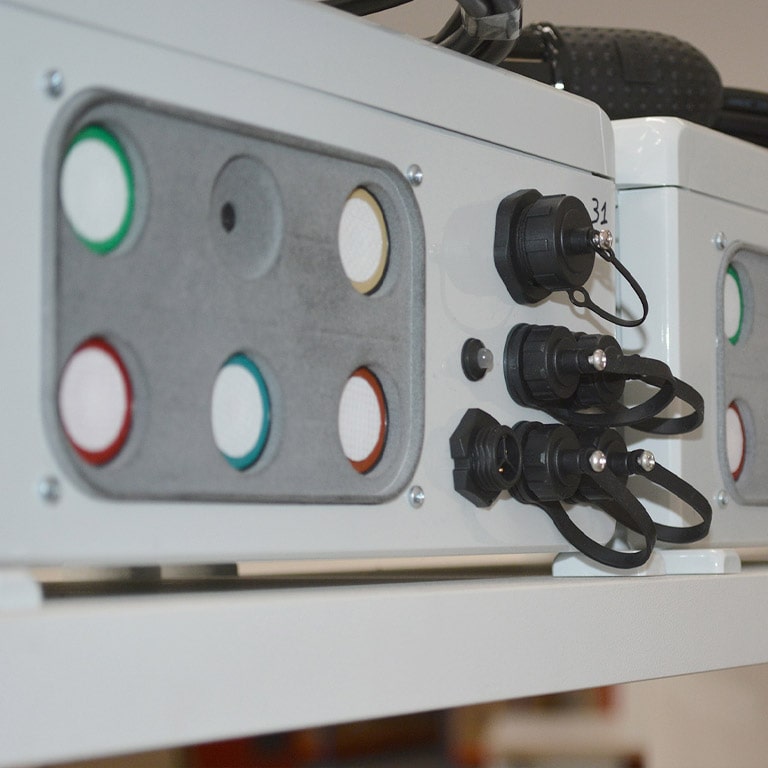

2. Cartucho sensor de la Estación de Calidad del Aire

El cartucho de sensores de calidad del aire está compuesto por la placa de circuito impreso donde se conectan los sensores y la caja de protección exterior.

  • CO (Monóxido de carbono)
  • O3 (Ozono)
  • SO2 (Dióxido de azufre)
  • NO (Óxido nítrico)
  • NO2 (Dióxido de nitrógeno)

Una batería de respaldo de 2200 mAh se adjunta al cartucho para mantener la alimentación de los sensores de gas en caso de un repentino corte de electricidad.

Ver guía técnica

Estación de Calidad del Aire: Elements & Models

3. Complementos opcionales:

3.1 Sensor de nivel de ruido Clase 2

El sensor de nivel de ruido clase 2 es extremadamente preciso y fiable: cumple la norma IEC-61672, clase 2. Está disponible en 2 versiones: Interior y Exterior.

La versión para exteriores viene con un micrófono resistente a la intemperie (IEC-61672, clase 1), preparado para las condiciones meteorológicas del mundo real (lluvia, viento, etc.). También proporciona un cable alargador de 2 metros necesario para una correcta instalación.

Ver guía técnica

Estación de Calidad del Aire: Elements & Models

3.2 Estaciones meteorológicas

El dispositivo ofrece la posibilidad de conectar las estaciones meteorológicas MaxiMet GMX-240, GMX-550 y GMX-551 de Gill Instruments.

Todas ellas miden parámetros como la velocidad del viento, la dirección del viento, las precipitaciones, la radiación solar, el punto de rocío, la temperatura del aire, la humedad del aire o la presión atmosférica.

Ver guía técnica

Estación de Calidad del Aire: Elements & Models

3.3 Partículas

El sensor de partículas detecta pequeñas partículas sólidas o líquidas que flotan en el aire. El origen de estas partículas puede ser la actividad industrial, los gases de escape de los motores diésel, la calefacción de los edificios, el polen, etc.

El dispositivo de partículas identifica:

  • PM1: Masa (en μg) de todas las partículas menores de 1 μm, en 1 m³.
  • PM2.5: Masa (en μg) de todas las partículas menores de 2.5 μm, en 1 m³.
  • PM10: Masa (en μg) de todas las partículas menores de 10 μm, en 1 m³.

Ver guía técnica

Estación de Calidad del Aire: Elements & Models

4. Arquitectura de comunicación en red

La estación de calidad del aire admite radio dual: LTE y LoRaWAN. Por lo tanto, hay dos modos de comunicación: «LTE» o «LoRaWAN con respaldo LTE».

El Gestor de Servicios Cloud (SCM) de Libelium permite al usuario ejecutar la programación remota Over The Air (OTA), la configuración de los parámetros y el reinicio a través de la red LTE

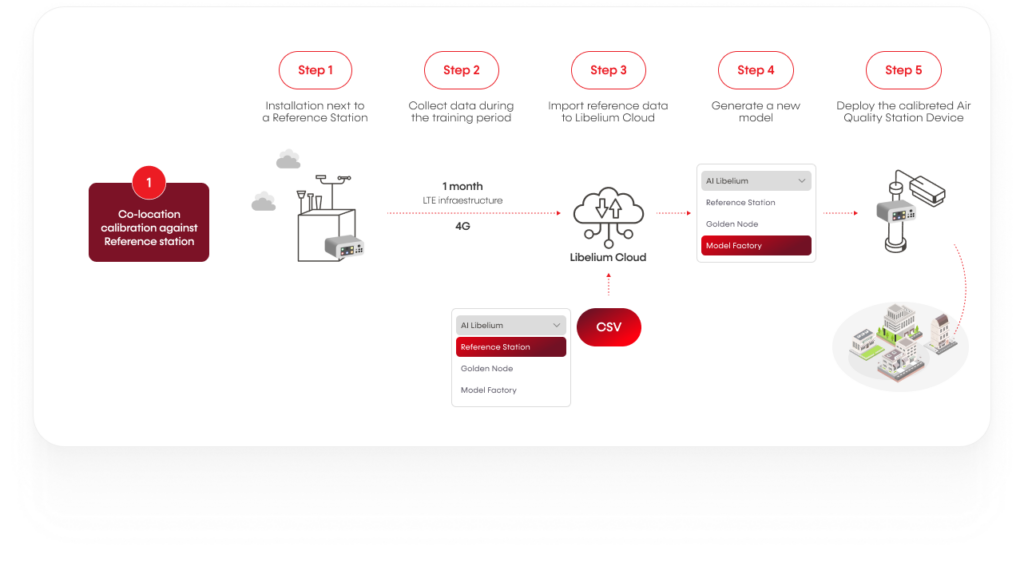

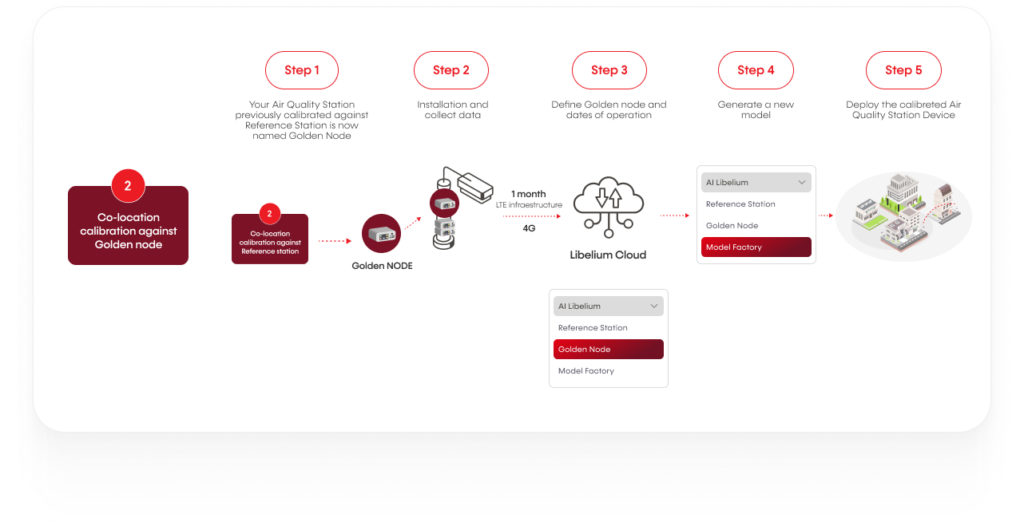

Los datos se reciben en el SCM de Libelium, donde se aplican algoritmos de aprendizaje automático a los datos en bruto para conseguir el nivel de concentración de gas en unidades ug/m3 y ppb.

Ver guía técnica

Estación de Calidad del Aire: Elements & Models

5. Servicio de Estación de Calidad del Aire en el Cloud de Libelium

Configura tus nodos y recibe los datos utilizando el servicio de estación de calidad del aire de Libelium en cloud.

El servicio de Estación de Calidad del Aire se enmarca en el Cloud de Libelium (oficialmente llamado Services Cloud Manager). El SCM permite la gestión del dispositivo y permite al usuario acceder a otros servicios alojados como el Servicio de Programación en el Cloud (PCS) o Libelium Bridge.

Ir a Gestor de servicios Cloud

Estación de Calidad del Aire: Elements & Models

El Servicio de Estación de la Calidad del Aire incluye el formulario de configuración remota para gestionar los valores de configuración del nodo de la Estación de la Calidad del Aire, que se ocupa de las solicitudes del servidor de la red LoRaWAN, enviando de vuelta una respuesta si es necesario. Los datos enviados desde el nodo de la Estación de la Calidad del Aire serán enviados a cualquier servicio final de IoT en cloud compatible (Amazon, Azure, etc) utilizando Libelium Bridge (necesitará una licencia para utilizar Bridge).

A través de cloud, los datos enviados desde la Estación de la Calidad del Aire son recogidos para procesar y almacenar la información. Los usuarios podrán exportar los datos a través del Libelium Bridge utilizando los conectores desarrollados.

  • Configuración remota: El dispositivo es configurable una vez instalado en su ubicación de forma remota, sin necesidad de desplazarse al lugar para actualizar los valores.
  • OTA: Actualizaciones de firmware de forma remota sin necesidad de retirar el nodo para actualizarlo.
  • Reinicio: Posibilidad de reiniciar el nodo de forma remota.

Ver guía técnica

Estación de Calidad del Aire: Elements & Models

Nuevas soluciones para el mercado del Internet de las cosas

Libelium participa en un proyecto cofinanciado por el Ministerio de Economía español que promueve la investigación para innovar nuevas soluciones para el mercado del Internet de las Cosas.

El proyecto «Nuevo dispositivo de monitorización de alta precisión y análisis multivariante de factores ambientales» ha sido cofinanciado por el Ministerio de Economía y Empresa. Este proyecto se encuentra en el ámbito de las Tecnologías Digitales Habilitantes (THD – 1/2019), dentro del Plan Estatal de Investigación Científica y Técnica. Número de expediente TSI-100110-2019-24

Estación de Calidad del Aire: Elements & Models

Nueva Estación de Calidad del Eire

Solicita presupuesto »
