Resiliencia urbana en la ciudad inteligente: Detección temprana de inundaciones fluviales e incendios forestales
Sistemas de gestión urbana y territorial basados en redes inalámbricas de sensores ya mantener y evitar la interrupción de los servicios esenciales de la ciudad, en Ciudad inteligente instalaciones en todo el mundo.
Al vincular el mundo físico a Internet, Internet de los objetos (IoT) tecnología de sensores inalámbricos puede mejorar la resistencia en ámbitos como la protección civil; las telecomunicaciones; la energía, la electricidad; suministro de agua; mantenimiento urbano; gestión del tráfico.
Las ciudades se adaptan para resistir
Impulsado por la Fundación Rockefeller, el programa 100 ciudades resilientes (100RC) defiende una visión de la resiliencia que incluye no sólo las conmociones -terremotos, incendios, inundaciones-, sino también las tensiones que debilitan el tejido de una ciudad en el día a día. Al abordar ambos factores, una ciudad puede mejorar su respuesta a los acontecimientos adversos y, en general, es más capaz de ofrecer funciones básicas, en los buenos y en los malos tiempos, a todas las poblaciones.
Las ciudades de la Garrotxa abarcan una comarca que comprende terrenos protegidos, zonas urbanas e industria
Resiliencia urbana mediante la gestión de las ciudades
Esta idea clave motivó Opticitsuna startup barcelonesa del IQS-Universidad Ramon Llull, para trabajar con SigmaEl Ministerio de Medio Ambiente, un organismo público municipal encargado del medio ambiente y los servicios, creará y desplegará un sistema de información sobre el medio ambiente. Plataforma de gestión de la resiliencia de las ciudades que integra Libelium ¡Waspmote Plug & Sense! nodos sensores y Meshlium gateways.
Opticits’ experience in the industrial and petrochemical sectors led it to develop an Solución informática y de gestión que hace a las ciudades urbanamente resilientes, más eficientes y sostenibles. Basado en la colaboración entre autoridades locales, el sistema orienta a los responsables de la toma de decisiones urbanísticas y a los gestores de las ciudades.
Early Los proyectos piloto y de prueba de concepto de las ciudades inteligentes han evolucionado hacia instalaciones a mayor escala diseñados para permanecer en su sitio durante décadas. En España, el proyecto inicial de Opticits de evaluación de la resiliencia urbana en Barcelona (1.621.000 habitantes y 102 km2) se reprodujo a escala de laboratorio en Tremp (6.200 habitantes y 310 km2), y posteriormente se desplegó a mayor escala con un enfoque regional en La Garrotxa (54.000 habitantes y 534 km2).
La Garrotxa serves as a test bed for managing resilience in a community of 21 municipalities, with a model that other urban areas may readily incorporate.
La Garroxta is a region in the Girona province of Catalonia, located between the Pyrenees Mountains and the Mediterranean Costa Brava. Well known for its volcanic natural park, the region of over 50,000 inhabitants has an industrial tradition and an agricultural one, and is noted today for its meat industry. This mixed urban-industrial economic profile is representative of many areas of Europe, and the population enjoys a per capita income well within the EU average.
La comarca de la Garrotxa, situada entre los Pirineos y la Costa Brava
Con Software HAZUR de Opticits plataforma, los encargados de gestionar la resiliencia son alertados al instante de los posibles efectos en cascada, y reciben los detalles y la información que necesitan para responder adecuadamente. El sistema ayuda a gestionar la complejidad de la situación y a desarrollar opciones de planificación estratégica. HAZUR incluye un módulo de evaluación para determinar qué sensores desplegar. La información del Waspmote nodos alimenta a un cuadro de mandos de gestión municipal para controlar los niveles del río, CO2, sensores de incendios, entre los 40 tipos diferentes de sensores desplegados.
Despliegue de sensores: Amplio, abierto, flexible
En la Garrotxa, 35 nodos sensores Waspmote potencia tres configuraciones de aplicación principales, parámetros de medición para prevención de incendios forestales, vigilancia de crecidas fluviales, y control ambientalcomo la calidad del aire y los gases de efecto invernadero. En cada configuración, el ¡Waspmote Plug & Sense! están equipados con paneles solares y baterías recargables, para garantizar años de autonomía. Los propios Waspmote tienen un grado de protección IP65 y están diseñados para ser muy modulares y permitir quitar o añadir un sensor en cuestión de segundos. En La Garrotxa, los dispositivos se comunican por Wi-Fi y son capaces de alcanzar más de 40 km en condiciones de línea de visión (LOS) utilizando el módulo de 868 MHz.
Prevención de incendios forestales (11 nodos)
En esta configuración Waspmote Plug & Sense! Smart Environment controla cuatro parámetros diferentes para detectar y prevenir incendios forestales, con sondas de medición en árboles y tejados:
- Temperatura
- Humedad
- CO2
- CO
Waspmote Plug & Sense! Nodo sensor de entorno inteligente
Vigilancia fluvial / Prevención de inundaciones (16 nodos)
- ¡Waspmote Plug & Sense! Contadores inteligentes incluye sensores de ultrasonidos para la detección del flujo de líquidos y la medición de distancias.
Detalle de la colocación del nodo sensor de vigilancia fluvial en Olot, La Garrotxa
Colocación de antenas y nodos sensores para detectar el nivel del agua y prevenir inundaciones
Control de ambiente (7 nodos):
- ¡Waspmote Plug & Sense! Smart Environment incluye sondas sensoras calibradas para medir la contaminación atmosférica, los gases y la presencia de disolventes industriales.
- CO2
- NO2
- Contaminantes atmosféricos I (NH3, SH2, etanol y tolueno)
- Petróleo líquido
El nodo sensor de entorno inteligente puede recoger energía y recibir nuevas sondas calibradas
En la red de sensores inalámbricos también se han desplegado ocho Meshlium gateways en el exterior por toda la zona para garantizar la transmisión de datos a la nube a larga distancia, y varias antenas Wi-Fi externas para aumentar la cobertura Wi-Fi. Meshlium es un enrutador Linux que funciona como pasarela multiprotocolo para el Waspmote redes de sensores inalámbricos. Meshlium puede contener cinco interfaces de radio diferentes: Wi-Fi, 3G/GPRS, Bluetooth, ZigBee e integrar módulos GPS para aplicaciones móviles y vehiculares.

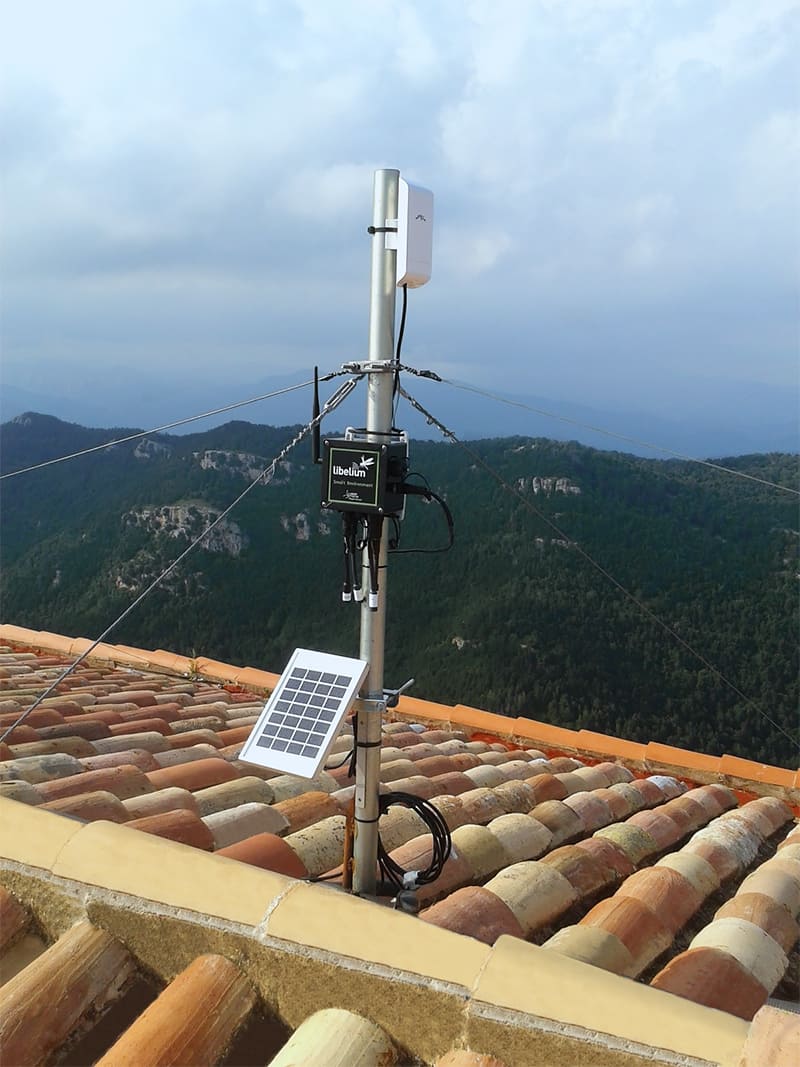

Instalación de nodos sensores en lugares óptimos para la detección de incendios forestales
Despliegue de WSN: Localización, localización, localización
The territory of La Garrotxa is a mix of town, countryside and rugged forest in an area protected by environmental regulation and historical patrimony laws. Setting up the wireless sensor network included a planning phase to analyze sensor placement, taking into account antennae range, positioning of solar panels in forested areas, and the design and construction of structures to install the river sensors.
Once in place Los sensores Waspmote captan y transmiten eficazmente la información necesaria para vigilar la calidad del agua, la contaminación atmosférica, los riesgos de incendio y otras amenazas que los gestores locales de la resiliencia pueden leer en tiempo real. El sitio alto rendimiento de Waspmote makes the readings accurate and data transmission is highly reliable. “Libelium’s wireless sensor networks are an integral part of bringing an affordable solution to La Garrotxa,” said Ignasi Fontanals, CEO and co-founder of Opticits. “The great thing we identified with the Sigma team is that the Libelium sensor platform is so easy to deploy and scale. That makes a big difference as cities and regions adapt to unforeseen changes now and in the future.”
Opticit’s HAZUR dashboard is the basis of many system tools used to oversee the data capture and integration, and to track and manage key performance indicators (KPI) that support working structures and responsibilities in regional services. The system is managed with a software dashboard, known as a “situation room,” where La Garrotxa resilience managers view an interdependence map that displays the vulnerability and resilience of the infrastructure networks.
Vista de usuario de la interfaz del software de sala de situación HAZUR de Opticits
La planificación urbana es a largo plazo
For Francesc Canalias, General Manager at Sigma, the effectiveness of the Opticits system relies on data from Libelium sensor devices. “To bring urban resilience to La Garrotxa, we had a plan for the long term and needed a sensor network platform that was extremely flexible and adaptable, able to meet the dynamic requirements of various urban services that work as an ecosystem. Libelium’s Waspmote sensors and Meshlium gateway were easy to install and integrate with HAZUR, so they are the perfect fit in this regard.”
With the implementation of HAZUR and Libelium sensors, the territory of La Garrotxa puede gestionar fácilmente facetas críticas of its infrastructure and public services. The system installation has already led to greater cooperation between public and private interests within the region, who continue working together to identify threats and remedy areas of non-compliance.
“The Internet of Things represents an opportunity for industry and entrepreneurs to invent and innovate, to deploy technology that leads to a better quality of life. Spain is fertile ground for the Internet of Things because necessity, know-how and the means come together to solve problems,” said Alicia Asin, CEO and co-founder of Libelium.
Technological innovation may bring its greatest benefits in projects of social utility. In Barcelona and in La Garrotxa, city managers and IT project managers have created a new working dynamic by setting priorities that align communities as they esforzarse por mejorar la resiliencia de los barrios and for an entire region. Spain is developing an ecosystem comprised of technology enterprises, universities, private industry, municipalities, regional government stakeholders working together to benefit cities where we live and work.
