Más de 120 sensores disponibles
12 tecnologías de radio integradas
Dispositivo de muy bajo consumo (7uA)
Características principales
- Dispositivo de muy bajo consumo (7uA)
- Más de 120 sensores integrados en 7 placas de sensores
- 12 tecnologías de radio integradas
- Largo alcance: LoRaWAN/LoRa/Sigfox/ 868 MHz / 900 MHz
- Alcance medio: ZigBee 3 / 802.15.4 / DigiMesh / WiFi PRO v3
- Corto alcance: RFID-NFC / Bluetooth 2.1 / BLE
- Over the Air Programming (OTA)
- API y SDK Open source
- Bibliotecas de cifrado (AES, RSA, MD5, SHA Hash)
- Línea encapsulada certificada (Plug & Sense!)
- Protocolos industriales: RS-485, Modbus, CAN Bus
Elementos y Modelos
Hay más de 120 sensores disponibles para conectar a Waspmote: CO, CO2, humedad del suelo, viento, presencia de IR, humedad, temperatura, pH, líquido, luminosidad, etc. Nuestras Sensor Boards permiten a los desarrolladores utilizar fácilmente sensores en Waspmote.
Gases PRO
Aplicaciones
- Contaminación en la ciudad
CO, NO, NO2, O3, SO2, Particle Matter – Polvo - Cálculo del Índice de Calidad del Aire
SO2, NO2, Particle Matter – Polvo, CO, O3, NH3 - Emisiones de granjas y criaderos
CH4, H2S, NH3 - Gestión de invernaderos
CO2, CH4, humedad - Control de procesos químicos e industriales
CH4, SO2, CO2 - Calidad del aire interior
CO2, CO, Particle Matter – Polvo, O3 - Incendios forestales
CO, CO2
Sensórica
- Carbon Monoxide – CO
- Carbon Dioxide – CO2
- Molecular Oxygen – O2
- Ozone – O3
- Nitric Oxide – NO
- Nitric Dioxide – NO2
- Sulfur Dioxide – SO2
- Ammonia – NH3
- Methane – CH4 - y otros gases combustibles
- Hydrogen Sulfide – H2S
- Particle Matter (PM1 / PM2.5 / PM10) – Sensor de Polvo
- Temperatura
- Humedad
- Pressure
Aplicaciones
- Seguridad
Vibración, efecto hall (puertas y ventanas), detección de personas PIR - Emergencias
Detección de presencia y sensores de nivel de agua, temperatura - Control de mercancías en logística
Sensores de vibración e impacto - Actuación
Control de unidades CC como válvulas de riego, termostatos, sistemas de iluminación, motores, PLC, etc.
Sensórica
- Presión/Peso
- Vibración
- Impacto
- Efecto Hall
- Inclinación
- Presencia líquida
- Caudal de líquido
- Fugas de agua
- Nivel de líquidos
- Luminosidad (Luxes)
- Presencia (PIR)
- Ultrasonidos
- Relé para controlar unidades de CC externas (<30 VCC, 1 A)
Agricultura de precisión
Aplicaciones
- Agricultura de Precisión
Humedad de la hoja, diámetro del fruto - Sistemas de riego
Humedad del suelo, humedad de las hojas - Invernaderos
Radiación solar, humedad, temperatura - Estaciones meteorológicas
Anemómetro, veleta, pluviómetro
Sensórica
- Temperatura, humedad y presión del aire
- Temperatura y humedad del suelo
- Humedad de la hoja
- Radiación solar - PAR (SQ-100x)
- Radiación ultravioleta - UV
- Diámetro del tronco
- Diámetro del tallo
- Diámetro del fruto
- Anemómetro
- Veleta
- Pluviómetro
- Luminosidad (Luxes)
- Ultrasonidos (medición de distancias)
Aplicaciones
- Control del agua potable
pH, Redox, Oxígeno disuelto (OD), Nitratos - Detección de fugas químicas en ríos
Los valores extremos de pH señalan vertidos químicos, Oxígeno disuelto (OD) - Monitorización remota de piscinas
pH, potencial de oxidación-reducción (ORP) - Niveles de contaminación en el mar
Temperatura, conductividad (salinidad), pH, oxígeno disuelto (OD) y nitratos
Sensórica
- pH
- Potencial de oxidación-reducción (ORP)
- Oxígeno disuelto (OD)
- Conductividad
- Temperatura
Smart Cities PRO
Aplicaciones
- Mapas de ruido
Controlar en tiempo real los niveles acústicos en las calles de una ciudad - Calidad del aire
Detectar el nivel de gases y partículas en el aire - Gestión de residuos
Medir los niveles de basura en los contenedores para optimizar las rutas de recogida de basura
Sensórica
- Niveles de ruido (dBA / LeqA)
- Carbon Monoxide – CO
- Carbon Dioxide – CO2
- Molecular Oxygen – O2
- Ozone – O3
- Nitric Oxide – NO
- Nitric Dioxide – NO2
- Sulfur Dioxide – SO2
- Ammonia – NH3
- Methane – CH4 - y otros gases combustibles
- Particle Matter (PM1 / PM2.5 / PM10) – Sensor de Polvo
- Temperatura, humedad y presión
- Ultrasonidos (medición de distancias)
- Luminosidad (Luxes)
Aplicaciones
- Sensores e instrumentos
- Transductores remotos
- Seguimiento de procesos
- Transmisión de datos en escenarios industriales
El usuario puede elegir entre una amplia variedad de sensores estándar
Características principales
- Tipo: Analógico
- Media: Twisted Pair
- Nº de dispositivos: 1
- Distancia: 900m
- Alimentación: 5-24V
Existen 12 interfaces inalámbricas diferentes para Waspmote, incluyendo las de largo alcance (LoRaWAN / LoRa / Sigfox / 868 MHz / 900 MHz), medio alcance (ZigBee / 802.15.4 / DigiMesh / WiFi) y corto alcance (RFID-NFC / Bluetooth 2.1 / Bluetooth Low Energy). Pueden utilizarse solas o en combinación de 2 utilizando la tarjeta de radio de expansión
802.15.4 / ZigBee
Radio version: XBee 3 802.15.4 EU || Protocolo: IEEE 802.15.4 || Frecuencia: 2.4 GHz || Tx power: 8 dBm || Sensibilidad: -103 dBm || Range*: 750 m
Radio version: XBee-PRO 802.15.4 || Protocolo: IEEE 802.15.4 || Frecuencia: 2.4 GHz || Tx power: 18 dBm || Sensibilidad: -100 dBm || Range*: 1600 m
Radio version: XBee-PRO DigiMesh || Protocolo: DigiMesh || Frecuencia: 2.4 GHz || Tx power: 18 dBm || Sensibilidad: -100 dBm || Range*: 1500 m
Radio version: XBee ZigBee 3 || Protocolo: ZigBee 3.0 || Frecuencia: 2.4 GHz || Tx power: 8 dBm || Sensibilidad: -102 dBm || Range*: 1200 m
Radio version: XBee 868LP || Protocolo: RF || Frecuencia: 863 – 870 MHz || Tx power: 14 dBm || Sensibilidad: -106 dBm || Range*: 8.4 km
Radio version: XBee-PRO 900HP US || Protocolo: RF || Frecuencia: 902 – 928 MHz || Tx power: 24 dBm || Sensibilidad: -110 dBm || Range*: 15.5 km
Radio version: XBee-PRO 900HP BR || Protocolo: RF || Frecuencia: 902 – 906.8 MHz 915.6 – 928 MHz || Tx power: 24 dBm || Sensibilidad: -110 dBm || Range*: 15.5 km
* Para determinar su alcance, realice una prueba de alcance en sus condiciones de funcionamiento.
Antenna 2.4GHz: 5 dBi 868 / 900MHz: 4.5dBi
Connector: RP-SMA
Encryption AES 128 bits
Signal Control RSSI
Standards XBee-PRO 802.15.4: IEEE 802.15.4-compliant
XBee ZigBee: ZigBee-Pro v2007 – Compliant
Frecuencia:
Sigfox EU module: ISM 868 MHz
Sigfox US module: ISM 900 MHz
Sigfox AU / APAC / LATAM module: ISM 900 MHz
Potencia de TX:
Sigfox EU module: 16 dBm
Sigfox US module: 24 dBm
Sigfox AU / APAC / LATAM module: 24 dBm
Sensibilidad de recepción: -126 dBm
Limitación del ETSI: 140 mensajes de 12 bytes, por módulo y día (caso UE)
Rango: Normalmente, cada estación base cubre unos km. Compruebe el Sigfox Network
Sigfox certificate: Clase 0u (el nivel más alto)
Servicio Sigfox disponible en estos territorios:
- EU module: RC1 zone (Europe, Oman, Iran, South Africa, Tunisia, UAE)
- US module: RC2 zone (USA, Mexico, Brazil)
- AU / APAC / LATAM module: RC4 zone (Australia, New Zealand, Singapore, Taiwan, Hong Kong, Thailand, Malaysia, Colombia, Argentina, Chile, Costa Rica, Ecuador, Panama, El Salvador)
Nota: imagen de la antena 0dB con fines representativos. La antena suministrada es más grande y con mejores prestaciones: 4,5dB.
LoRaWAN
Protocolo: LoRaWAN 1.0.2, Class A
LoRaWAN-ready
Frecuencia:
LoRaWAN EU/433 modules: ISM 868 MHz and 433 MHz bands
LoRaWAN US module: ISM 900 MHz band
LoRaWAN AU module: ISM 900 MHz band
LoRaWAN IN module: ISM 868 MHz band
LoRaWAN ASIA-PAC / LATAM module: ISM 900 MHz band
LoRaWAN JP / KR module: ISM 900 MHz band
Potencia de TX:
LoRaWAN EU/433 modules: 14 dBm
LoRaWAN US module: 18.5 dBm
LoRaWAN AU module: 18.5 dBm
LoRaWAN IN module: 18.5 dBm
LoRaWAN ASIA-PAC / LATAM module: 18.5 dBm
LoRaWAN JP / KR module: 16 dBm
Sensibilidad: -136 dBm
Rango: >15 km en zonas suburbanas y >5 km en zonas urbanas. Normalmente, cada estación base cubre algunos km. Comprueba la red LoRaWAN de tu zona.
Receptor: comprar estación base propia o utilizar redes de operadores LoRaWAN
Compatibilidad con los territorios:
- LoRaWAN EU module: Europe (EU863-870 protocol)
- LoRaWAN US module: US, Canada, Mexico (US902-928 protocol)
- LoRaWAN AU module: Australia (AU915-928 protocol)
- LoRaWAN IN module: India (INDIA865-867 protocol)
- LoRaWAN ASIA-PAC / LATAM module: Asia, Pacific and Latinamerica (AS923 ASEAN protocol)
- LoRaWAN JP / KR module: Japan and South Korea (AS923-JP and KR920-923 protocol)
Nota: imagen de la antena 0dB con fines representativos. La antena suministrada es más grande y con mejores prestaciones: 4,5dB.
LoRa 868 - 900/915MHz
Frecuencias disponibles: 860-1000 MHz, compatible con las bandas ISM de 868 (Europa) y 900 MHz (EE.UU.)
Potencia TX máxima: 14dBm
Sensibilidad: -134dBm
Rango: Línea de visión: 21+ km / 13,4+ millas (LdV y espacio libre de la zona Fresnel)
Sin línea de visión: 2+ km / 1.2+ millas (sLdV atravesando edificios, entorno urbano)
Antena: 868 / 915 MHz: 4.5 dBi
Connector: RP-SMA
Cifrado: AES 128/192/256 bits (realizado por la API Waspmote)
Nota: imagen de la antena 0dB con fines representativos. La antena suministrada es más grande y con mejores prestaciones: 4,5dB.
WiFi
Potencia de TX: 18 dBm
Sensibilidad de RX: -80dBm
Protocolos de Internet: ICMP, IP, UDP, TCP, DHCP, DNS, HTTP, HTTPS, MQTT
Protocolos de seguridad: SSL3/TLS1, HTTPS, RSA, AES-128/256, 3DES, RC-4, SHA-1, MD-5, WEP, WPA and WPA2.
Acelerado en hardware: AES, RSA, RNG y SHA
Especificaciones inalámbricas:
- Estándares: IEEE 802.11b/g/n
- Frecuencia: 2.4 – 2.485 GHz
- Canales: 1 to 14
- Antena: 0dBi (on Board)
Acciones
- TCP/IP - Conexiones de socket UDP/IP
- Conexiones web HTTP y HTTPS (secure)
- Se conecta con cualquier router WiFi comercial
- Capacidades de itinerancia 802.11
Protocolo: Bluetooth v.4.0 / Bluetooth Smart
Chipset: BLE112
Sensibilidad de RX: -103 dBm
Potencia de TX: [-23 dBm, +3 dBm]
Antena: 5 dBi (RP-SMA)
Seguridad: AES 128
Rango: 100 metros
Acciones
- Enviar anuncios de difusión (iBeacons)
- Conéctate a otros dispositivos BLE como Master / Slave
- Conexión con smartphones y tabletas
- Establecer ciclos automáticos de sueño / transmisión
- Calcular la distancia mediante valores RSSI
- Perfecto para redes de localización en interiores (RTLS)
Nota: imagen de la antena2 dB con fines representativos. La antena suministrada es más grande y con mejores prestaciones: 5 dB.
Bluetooh PRO
Protocolo: Bluetooth 2.1 + EDR. Class 2
Potencia de TX: 3 dBm
Antena: 5 dBi (RP-SMA)
Escaneado máximo: Hasta 250 dispositivos únicos en cada consulta
Niveles de potencia: 7 [-27 dBm, +3 dBm]
Características:
- Indicador de intensidad de señal recibida (RSSI) para cada dispositivo escaneado
- Escanear dispositivos con el máximo tiempo de consulta
- Escanear dispositivos con el máximo número de nodos
- Escanear dispositivos en busca de un determinado usuario por dirección MAC
- Clase de dispositivo (CoD) para cada dispositivo escaneado
Compatibilidad:
- Modo lector/escritor compatible con ISO 14443A / MIFARE /
- FeliCaTM / NFCIP-1
Distancia: 5 cm
Capacidad máxima: 4 kB
Tags: Tarjetas, llaveros, pegatinas
- Servicios basados en la localización (LBS)
- Logística (seguimiento de activos, cadena de suministro)
- Gestión de accesos
- Contadores electrónicos de prepago (máquinas expendedoras, transporte público)
- Interacción con teléfonos inteligentes (protocolo NFCIP-1)
GPS
Modelo: JN3 (Telit)
Sensibilidad:
- Adquisición: -147 dBm
- Navegación: -160 dBm
- Seguimiento: -163 dBm
Sensibilidad en movimiento: -159dBm
Captación de sensibilidad: -142dBm
Hot Start Time: < 1s
Cold Start Time: < 35s
Conector de antena: UFL
Antena externa: 26dBi
Error de precisión posicional: < 2.5m
Precisión de velocidad: < 0.01m/s
Capacidad EGNOS, WAAS, GAGAN y MSAS
Información disponible:
- Latitud
- Longitud
- Altitud
- Velocidad
- Dirección
- Fecha/hora
- Gestión de efemérides
Comunicación: 802.15.4/ZigBee/DigiMesh/868
/900/LoRa/Bluetooth/BLE –
USB PC
Botones y LED programables
Esta pasarela USB está pensada para pruebas de laboratorio.
Para despliegues reales, recomendamos el uso de nuestro router multiprotocolo para el IoT, Meshlium.
Expansion Radio Board
La Expansion Radio Board permite conectar 2 módulos de comunicación al mismo tiempo en la plataforma de sensores Waspmote. Esto significa que son posibles muchas combinaciones diferentes utilizando cualquiera de las radios inalámbricas disponibles para Waspmote: 802.15.4, ZigBee, DigiMesh, 868 MHz, 900 MHz, LoRa, WiFi, Sigfox, LoRaWAN, Bluetooth Pro, Bluetooth Low Energy y RFID/NFC.
Algunas de las combinaciones posibles son:
- 802.15.4 – Sigfox
- RS-485 – WiFi
- Sigfox – RFID/NFC
- etc.
Aplicaciones:
- Multifrequency Sensor Networks: (2.4 GHz – 868/900 MHz)
- Bluetooth – ZigBee hybrid networks
- NFC (RFID) applications with LoRaWAN
- ZigBee – WiFi hybrid networks

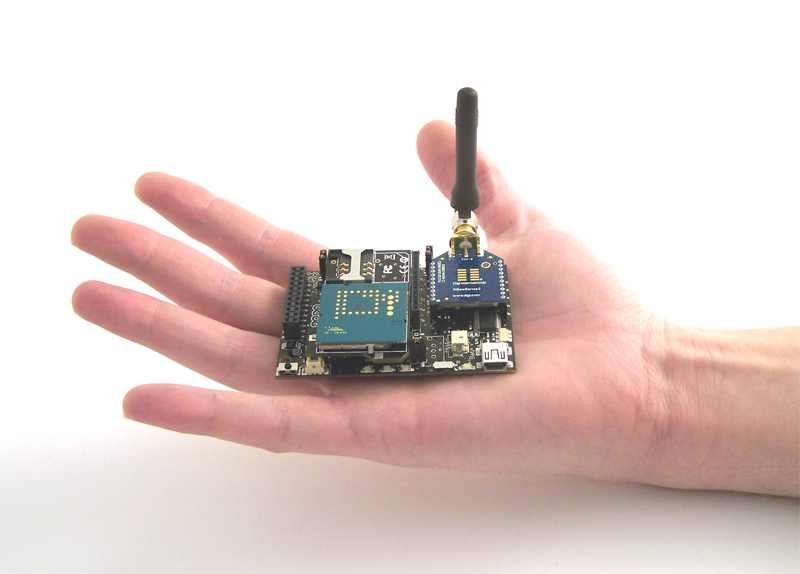

La arquitectura de hardware de Waspmote ha sido especialmente diseñada para trabajar con un consumo extremadamente bajo. Los interruptores digitales permiten encender y apagar cualquiera de las interfaces de sensores, así como los módulos de radio. Tres modos de reposo diferentes hacen de Waspmote la plataforma IoT de menor consumo del mercado (7 µA).
Características generales
- Microcontrolador: ATmega1281
- Frecuencia: 14.74 MHz
- SRAM: 8 kB
- EEPROM: 4 kB
- FLASH: 128 kB
- Tarjeta SD: 16 GB
- Peso: 20 g
- Dimensiones: 73.5 x 51 x 13 mm
- Rango de temperatura: [-30 ºC, +70 ºC]*
- Reloj: RTC (32 kHz)
* Soporta temperaturas extremas temporales. Uso regular recomendado: -20, +60ºC.
Consumo de energía
On: 17 mA
Sleep: 30 µA
Deep Sleep: 33 µA
Hibernate: 7 µA
Entrada / Salida
7 entradas analógicas, 8 E/S digitales
2 UARTs, 1 I2C, 1 SPI, 1 USB
Sensores integrados en la placa
Acelerómetro: ±2g/±4g/±8g
Bajo consumo: 0,5 / 1 / 2 / 5 / 10 Hz
Modo normal: 50 / 100 / 400 / 1000 Hz
Características eléctricas
Voltaje de la batería: 3,3-4,2 V
Carga USB: 5 V - 100 mA
Carga del panel solar: 6-12 V - 300 mA
Es posible conectar cualquier sensor en entornos industriales. Compatible con RS-485, Modbus, CAN Bus y 4-20 mA.
Principales aplicaciones
El conjunto de módulos de Protocolo Industrial para Waspmote permite al usuario interactuar con diferentes buses industriales:
1º- Conectar cualquier sensor a un bus industrial existente
Waspmote puede configurarse para funcionar como un nodo de la red, insertando los datos de los sensores en el bus industrial ya presente. Waspmote puede obtener información de más de 70 sensores actualmente integrados en la plataforma mediante el uso de placas de sensores específicas (p. ej: CO, CO2, temperatura, humedad, aceleración, pH, IR, luminosidad, vibración, etc.). De este modo, la información de los sensores puede leerse desde cualquier dispositivo industrial conectado al bus.
2º- Añadir conectividad inalámbrica a los buses cableados.
Waspmote puede configurarse para leer la información del bus y enviarla al Libelium IoT Gateway utilizando cualquiera de los módulos de radio inalámbricos disponibles: 802.15.4, 868 MHz, 900 MHz, WiFi, 4G, Sigfox y LoRaWAN.
3º- Conectar dispositivos industriales a la nube
Waspmote puede configurarse para leer la información procedente del bus y enviarla por vía inalámbrica directamente a la Nube utilizando interfaces de radio WiFi, GPRS, GPRS+GPS, 3G o 4G.
Standard: EIA RS-485
Medio físico: Twisted pair
Conector: DB9
Topología de red: Point-to-point, Multi-dropped, Multi-point
Máximo de dispositivos: 32 controladores o receptores
Modo de operación: Señalización diferencial
Velocidad máxima: 460800 bps
Niveles de voltaje: -7 V a +12 V
Mark(1): Voltajes positivos (B-A > +200 mV)
Space(0): Voltajes negativos (B-A < -200 mV)
Señales disponibles: Tx+/Rx+, Tx-/Rx-(Half Duplex)Tx+,Tx-,Rx+,Rx-(Full Duplex)
Aplicaciones:
- Equipos industriales
- Comunicaciones Machine to Machine (M2M)
- Sistemas de control industrial, incluidas las versiones más comunes de Modbus y Profibus
- Controladores lógicos programables
- RS485 también se utiliza en la automatización de edificios
- Interconexión de paneles y dispositivos de control de seguridad
CAN Bus
Standard: ISO 11898
Cableado: Twisted Pair
Conector: DB9
Topología de red: Multimaster
Velocidad: 125 to 1000 Kbps
Señalización: Diferencial
Niveles de voltaje: 0-5V
Señales: Half Duplex
Aplicaciones:
- Aplicaciones de automoción
- Domótica
- Redes industriales
- Automatización industrial
- Electrónica naval
- Equipamiento médico
- Aplicaciones militares
El Modbus es una biblioteca de software que puede funcionar físicamente en el módulo RS-485.
Área de datos: Hasta 255 bytes por trabajo
Interfaz: Capa 7 del modelo de referencia ISO-OSI
Conector: DB9 (RS-485 module)
Número de conexiones posibles: hasta 32 en sistemas multipunto
Formato de frame: RTU
Aplicaciones:
- Múltiples aplicaciones master-slave
- Sensores e instrumentos
- Redes industriales
- Edificios e infraestructuras
- Transporte y energía
4-20 mA (Current Loop)
Tipo: Analógico
Media: Twisted Pair
Nº de dispositivos: 1
Distancia: 900m
Alimentación: 5-24V
Aplicaciones:
- Sensores e instrumentos
- Transductores remotos
- Seguimiento de procesos
- Transmisión de datos en escenarios industriales
OTAP con GPRS / WiFi a través de FTP
El concepto de programación inalámbrica, comúnmente conocido como programación por aire (OTAP), se ha utilizado en los últimos años sobre todo para la reprogramación de dispositivos móviles como teléfonos celulares.
Sin embargo, con los nuevos conceptos de Wireless Sensor Networks, M2M y el Internet de las Cosasen los que las redes constan de cientos o miles de nodos, la OTA se lleva a una nueva dirección, y por primera vez se aplica utilizando tanto tecnologías de telefonía móvil como GPRS y protocolos sin licencia como WiFi.
Beneficios
- Permite actualizar o cambiar las versiones de firmware sin acceso físico.
- Actualiza el nuevo firmware consultando un servidor FTP, lo que ayuda a mantener la duración de la batería.
- Permite actualizar toda una red en pocos minutos
Pasos
- Waspmote consulta el servidor FTP para una nueva versión del programa
- Comprueba si el nombre, la ruta y la versión del programa son correctos
- Descarga el nuevo programa
- Reinicia y comienza con el nuevo programa
Plug-in Meshlium OTA-FTP
Meshlium, la pasarela de la red IoT, aloja en su interior el servidor FTP. La interfaz de usuario de Meshlium, denominada Manager System, cuenta con un plug-in que permite configurar este servidor FTP de forma automática adjuntando el archivo binario del programa a utilizar.
Documentación
Para saber más sobre OTAP incluyendo cómo gestionar Meshlium para que actúe como servidor FTP para los nodos de la red, descarga la guía OTAP aquí.
OTAP con GPRS / WiFi a través de FTP
El concepto de programación inalámbrica, comúnmente conocido como programación por aire (OTAP), se ha utilizado en los últimos años sobre todo para la reprogramación de dispositivos móviles como teléfonos celulares.
Sin embargo, con los nuevos conceptos de Wireless Sensor Networks, M2M y el Internet de las Cosasen los que las redes constan de cientos o miles de nodos, la OTA se lleva a una nueva dirección, y por primera vez se aplica utilizando tanto tecnologías de telefonía móvil como GPRS y protocolos sin licencia como WiFi.
Beneficios
- Permite actualizar o cambiar las versiones de firmware sin acceso físico.
- Actualiza el nuevo firmware consultando un servidor FTP, lo que ayuda a mantener la duración de la batería.
- Permite actualizar toda una red en pocos minutos
Pasos
- Waspmote consulta el servidor FTP para una nueva versión del programa
- Comprueba si el nombre, la ruta y la versión del programa son correctos
- Descarga el nuevo programa
- Reinicia y comienza con el nuevo programa
Plug-in Meshlium OTA-FTP
Meshlium, la pasarela de la red IoT, aloja en su interior el servidor FTP. La interfaz de usuario de Meshlium, denominada Manager System, cuenta con un plug-in que permite configurar este servidor FTP de forma automática adjuntando el archivo binario del programa a utilizar.
Documentación
Para saber más sobre OTAP incluyendo cómo gestionar Meshlium para que actúe como servidor FTP para los nodos de la red, descarga el OTAP aquí.
Certificado en todo el mundo
Más de 18 años de experiencia en IoT.
Si necesitas asesoramiento para llevar a cabo tu proyecto, te lo ponemos fácil. ¡Rellena el formulario y ponte en contacto con uno de nuestros expertos en IoT!
Tecnología testada
- 3 min lectura
Estamos aquí para ayudarte en tu proyecto
Para más información, contacta con tu experto en soluciones inteligentes de Libelium
Sales Area Manager IoT Essentials
Business Development Manager
Sales Area Manager KA
Sales Area Manager IoT Essentials
